2018年5月28日月曜日

基板頒布の一覧



頒布中のDIY向け基板一覧です。原則PCBのみになります。
モジュールとしての完成品が欲しい方は別途問い合わせてください。
(回路図とマニュアルはすべての基板に付属します)

基板のみの場合は基本定形外郵便で発送しています。(¥120〜)
厚みのある部品も同梱する場合はレターパック(¥360 or ¥510)になります。



BA283P Neve BA283 Clone   ¥2,500〜

Neve BA283
のクローン&改良ボード。Neveプリアンプ製作用。
他のキットと違い、基板単品のほか部品付きのセットあり。


PB2520  Discrete Opamp Board   ¥2,200

API2520互換のディスクリートオペアンプ(DOA)を2chプリアンプ化できるボード。
ディスクリートのマイクプリアンプ・ラインアンプに。
オペアンプ用ソケット(mill-max製)が14本付属します。

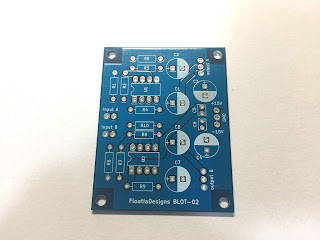

・BLOT-02 Balance Output Board  ¥1,100


アンバラ>電子バランス出力変換ボード。+4dBu出力でプロオーディオ仕様。2ch。
マイクプリ、ラインアンプのバランス出力に。
オペアンプはNE5532もしくはLME49720を2個使います。


・MCIN-01 Microphone Input Board  ¥1,100


トランス式マイクロフォン入力基板。マイクプリ用。
PCBマウント型のトランスを実装でき、+48V,PAD,PHASEをコントロールできます。
対応するトランスはJensen、API、CAPIなどのUS規格タイプのもの。
外付けトランス用のスルーホールもあるのでシャーシマウントのマイクトランスでも使用可能。


・BLIN-01  Balance Input Board  ¥1,100


バランス入力>アンバランスへの入力変換基板。
2回路用オペアンプを1つ使います(NE5532を推奨)
抵抗値を変えることでライン信号・マイク信号どちらも受けられます。
MCIN-01と組み合わせることで電子バランス入力のマイクプリ入力段にもなります。


PSA-01  Ajustable Voltage Regulator  ¥1,100


正負電源を生成する電圧可変型レギュレータ。
ACからDC+-12〜24Vを作れます。レギュレータはLM317系を用います。


MPSA-02  for Mic Preamp Regulator  ¥1,600

メインの正負電源に加えて+48Vのファンタム電源が生成できる電源レギュレータ。
マイクプリアンプの電源を1枚でまかなえる便利な基板です。
AC18〜24Vの2口出力の電源トランスが必要です。



【注意】
PCBは飽くまでも販売ではなく頒布という形式をとっています。個人での使用を目的としたものであり、商用利用は想定しておりません。また、各基板の仕様についての質問は受けますが、製作・実装の初歩的なテクニカル・サポートはしかねますので、基本的な工作技術があり、測定器・テスターなどを用いて自身で動作確認ができる方のみ購入してください。
