2018年11月29日木曜日

DC Filter Module for JC2 (ML1)

Mark Levinson DRF-2


Mark Levinson JC-2(ML-1)には内蔵モジュールのひとつにDCフィルターモジュールがあります。

これは外部電源からJC-2本体に供給されているDC+-15Vをフォノ専用の+-13Vにドロップして出力するフィルター・モジュールです。DCを本体側で更にレギュレートすることでDC電源の残留ノイズを更に減らす狙いがあるものだと思います。


2018年11月27日火曜日

LEDレギュレータについて

電源のDCレギュレータというと様々な方式があります。三端子レギュレータのように一本のICで可変電源を作れるような便利なものがあります。

もちろんハイクオリティーを目指すならばフルディスクリートでやるべきです。最近は定電圧素子にLEDを採用したものをメインで採用するようになりました。いわゆるLED電源と呼ばれているようなものです。

2018年11月24日土曜日

JC-2のモジュールについて

Mark Levinson JC-2について前回のエントリの続きです。
どちらかというと解析編になりますので、技術的な話になります。

改めて各モジュールについてです。構成は、

・ラインドライバーモジュール *2
・フォノアンプモジュール *2
・DCフィルターモジュール*1

です。
モジュールの外見や型番は時期によって多少違いますが私が分かる範囲で個別に解説します。


2018年11月20日火曜日

BA283Pのパターン修正

頒布した一部ロットのBA283Pにエラーがありました…。
当核の基板を購入された方には大変ご迷惑をおかけしますが、簡単に修正できるので修正方法を以下で説明いたします。

2018年11月18日日曜日

Mark Levinson JC-2について


Mark Levinsonというブランドはオーディオ界で既にご周知の通りですが、中でも最初期の製品にあたるJC-2というプリアンプはヴィンテージ・プリアンプとしていまだに根強い人気を持っています。

最初期この名機をデザインしたのがジョン・カールというデザイナーです。(JC-2のJCはJohn Curlに由来します)ジョン・カールがマークレビンソン時代に携わったアンプはJC-1(MCヘッドアンプ)、JC-2(プリアンプ)、LNP-2(プリアンプ)とごく僅かなモデルに留まりましたが、そのサウンドは高く評価されています。(会社としてはその後デザイナーを変え、様々なアンプを発表。紆余曲折を経て存続していきます)

JC-2(ML-1)は既に回路図も公開されていますので、その全貌は明らかになっています。

中身は非常にシンプルな回路です。特にフォノ入力以外はそのままクラスAの出力アンプ(ラインドライバー)を一度通るだけという潔さ!プリアンプ史上最もシンプルに徹したプリアンプとも言えると思います。

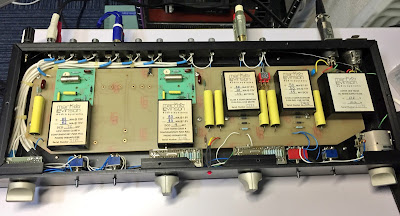

JC-2内部

そして特徴的なのが各アンプセクションはモジュール化されており、取替可能になっていいることです。これは故障時の対応や後のアップデートに対応するためと思われます。モジュールはフォノ用のEQアンプモジュールラインドライバーがLRで各2基ずつ、アンプではないですがフォノ用の電源レギュレータのモジュールが1基搭載されています。もちろんすべてディスクリートです。

またアンプモジュールはすべてJ-FET入力になっています。JC-2の発表は1974年頃。FET入力の本格的な差動アンプを採用されたのは初めてではないでしょうか。(プロオーディオでも有名なAPIやQEのアンプは全てバイポーラ入力です)ジョン・カールも早い段階でFETの優れた雑音特性に目をつけていたのだと思います。

しかしこのアンプモジュール、モールドされているクラスAアンプの宿命もあるのか経年によっていずれ壊れます。40年以上前の製品ですからね。もちろん壊れてしまうと修理をしなくてはいけない訳ですが、モジュール本体は新品ではもう手に入りません。そうなるとオリジナルのモジュールを分解して修理するか、新しく互換性のある代用モジュールを手に入れる必要性があります。

前者(モジュールの修復)に関しては国内外のショップで行うことができるようですが非常にコストが高く、分解しても直らないリスクもあるのでよほどオリジナルのモジュールにこだわりがない限りはオーナーの選択肢には入ってきません。となると互換モジュールを購入するのが有力な選択肢になってくる訳ですが、これもまたオリジナルの音とは異なるうえにモジュール自体もそこそこ良い値段になってしまいます。

ちなみに、オリジナルのラインドライバーやアンプモジュールを模した偽物モジュール(中身はICオペアンプ)も大量に出回っていますので、レビンソンのシールが貼られているからといって海外から入手するのはなかなか危険です。


そういった状況を踏まえて「いっそのこと、うちで交換用モジュールを製作できないだろうか…」と思ったのが数ヶ月前。ちょうどうちではFDOA-01というJ-FETのディスクリートオペアンプを開発したところでしたし、これならばオリジナルに近いサウンドを現代の高品位な部品で再現できるのではと思いました。

ひとまずはメインアンプ部分となるラインドライバーの開発です。
数ヶ月の間に数パターンの試作が出来上がり…。

(つづく)

2018年11月9日金曜日

最近の納期について

色々と立て込んできたので、質問が来る納期についてです。
おおまかですが11月現在の納期ですので参考にしてください。

FTED-02・TFDI-02:1〜2週間
HA-02、マイクプリアンプ等:1ヶ月
フォノイコライザー:3週間〜1ヶ月
その他特注品:1ヶ月半〜
PCBの設計:2〜3週間

よろしくお願いいたします。
